Тройна офсетна клапа метал към метал

◆ API спецификации

Както всички знаем, API609 всъщност се превърна в международния стандарт за вентили, използвани във важни индустриални тръбопроводи. Xinluoke е проектиран и произведен в строго съответствие с най-новата версия на спецификациите API609. По-ценното е, че основният дизайн на дроселната клапа Xinluoke не е ограничен до спецификацията на API. Може да отговаря на BS5155, ANSI B 16.34, ASME SEC VIII и други основни спецификации. Това гарантира, че дроселната клапа Xinluoke може да се използва във всички индустриални области. полезно.

◆ двупосочен дизайн на запечатване

Три-ексцентричната метална твърдо уплътнена дроселна клапа реализира двупосочно уплътнение и може да понесе натиск в двете посоки и не възниква вътрешно изтичане, когато налягането е положително или обратно.

◆ Двойна защитна структура

В строго съответствие със спецификациите на API609, за да се предотврати деформацията на плочата на пеперуда, причинена от влиянието на налягането и температурата на течността, изместването на стеблото на клапана и запушването на уплътнителната повърхност, два независими натискащи пръстена са монтирани на горната и долните страни на плочата на пеперудата. Осигурете нормалната работа на вентила при всякакви работни условия;

В същото време, за да се предотвратят неочаквани инциденти, причинени от повреда на стеблото на клапана, причинена от неизвестни причини, два независими механизма за предотвратяване на излитане на стеблото на клапана са проектирани вътре и извън долния край на клапана, което също гарантира налягането нивото на дроселната клапа отстрани. Постигнете до 2500 паунда.

◆ Без дизайн на мъртва зона

В процеса на проектиране беше обърнато специално внимание на проблемите на приложението в областта на управлението и принципът на уплътняване на тройната ексцентрична дроселна клапа беше напълно използван за постигане на дизайн с отворен ъгъл без мъртва зона, като по този начин се елиминира често срещаният феномен на скок при отваряне обикновени клапани. Елиминира невъзможността за регулиране на клапана поради различни нестабилни фактори като триене в ниския диапазон на отваряне на клапана, т.е. премахва мъртвата зона (нечувствителна лента), което означава, че дроселната клапа Xinluoke може почти да започне от { {1}} отваряне. Контролирайте зоната до 90 градуса на отваряне. Нормалното съотношение на управление е повече от 2 пъти по-голямо от това на обикновените дроселови клапи, а най-високото съотношение на управление може да достигне до 100:1. Това създава добри условия за използване на дроселна клапа Xinluoke като контролен вентил, особено когато диаметърът е голям, цената на спирателния вентил е изключително висока и спирателният вентил не може да постигне нулево изтичане. Трябва да се изключва при условия, които изискват аварийно изключване. Отстрани на вентила е монтиран спирателен вентил, а дроселната клапа Xinluoke интегрира управление и изключване и икономията на енергия е изключително впечатляваща.

◆ Структура на седлото на клапана

Има две конструкции за монтаж на легла на клапани за тройни ексцентрични дроселови клапи. Повечето от тях са ламинирани листове от неръждаема стомана и графитни листове, които се монтират върху плочата на пеперудата. Уплътнителната повърхност лесно се разяжда от течности и експлоатационният живот на леглото на клапана е много кратък. Но дроселната клапа Xinluoke използва конструкция на седалката на клапана от изцяло метална легирана стомана. Предимствата му са устойчивост на ерозия, устойчивост на износване, устойчивост на висока температура и налягане и дълъг експлоатационен живот, което е немислимо за двойни ексцентрични бътерфлай клапи или други тройни ексцентрични бътерфлай клапи.

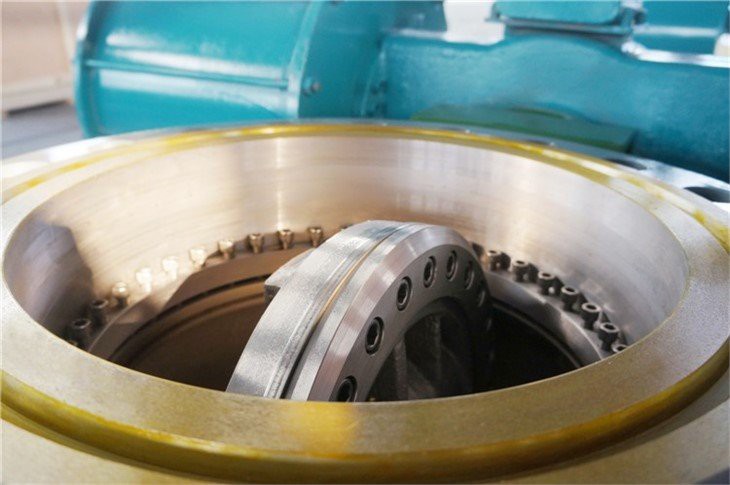

◆ Сменяема уплътнителна двойка

Двойката уплътнения на дроселната клапа Xinluoke е уникална. Тъй като уплътнителната повърхност на плочата на бътерфлай и плочата на бътерфлай са независими, седлото на клапана и тялото на клапана също са независими, така че уплътняващата повърхност на плочата на бътерфлай и седалката на клапана могат да бъдат сменени едновременно, т.е. , когато плочата на пеперуда е запечатана. Когато повърхността или седлото на клапана е повредена, няма нужда да бързате да го транспортирате обратно до завода за производство или да разглобявате клапана, просто сменете уплътнителната повърхност на плочата на бътерфлай и седалката на клапана. Това не само намалява значително разходите за поддръжка, но също така значително намалява човекочасовете и основните ремонти за поддръжка. Интензивност и трудност.

◆ Балансирана фиксирана структура

Започвайки от формата и характеристиките на уплътнителната повърхност на тройната ексцентрична дроселна клапа, уплътнителната двойка на дроселната клапа Xinluoke приема балансиран метод за фиксиране на разпределението, който не само има точно позициониране, но също така кара всеки болт да получава балансирана сила, предотвратявайки неравномерно разпределение на напрежението. Уплътнителната двойка е разхлабена и тече.

◆ Вътрешна огнеупорна структура

Много вентили твърдят, че имат огнеустойчива структура, но повечето от тях използват мека и твърда структура с двойно седло, за да се намали изтичането. Всъщност това е много опасно, тъй като непълното изгаряне на седалката с меко уплътнение ще накара метала да поддържа седалката. Напрежението, температурната разлика и деформацията ще доведат до повреда на огнеупорната функция. Ето защо Европа и Съединените щати постепенно елиминират този вид фалшив огнеупорен клапан. Тъй като има нулеви течове, не изисква помощта на меко уплътнение и е истинска основна огнеустойчива структура.

◆ Динамична система за пакетиране на товара

По отношение на изтичането на клапана, традиционно изтичането на леглото на клапана често е концентрирано, т.е. вътрешно изтичане, а изтичането на уплътнителната част, т.е. външно изтичане, се игнорира. Всъщност безспорен факт е, че в съвременното общество, където проблемите на околната среда се ценят все повече, изтичането е много по-вредно от вътрешното изтичане. Тройната ексцентрична дроселна клапа е въртящ се клапан и движението на стеблото е само на 90 градуса. В сравнение с движението на стеблото на клапаните на шибърите и вентилите, които са спирални многооборотни възвратно-постъпателни движения, степента на износване на уплътнителната част е много ниска. Експлоатационният живот е много дълъг и стандартният дизайн за динамично натоварване е възприет за структурата за предотвратяване на външно изтичане, като уплътнението на опаковката, така че може да се гарантира, че стандартната производителност на уплътняване е под 100 ppm, когато тестът за външен изтичане се извършва в съответствие с EPA21 спецификации. Всички тези показатели означават, че може да се използва в тръбопроводи за токсични и опасни среди в различни области като химическата промишленост.

В обобщение, тройната ексцентрична дроселна клапа, като кристализация на най-новата технология за вентили, ще се възползва от предимствата на различни клапани и ще избегне недостатъците на различните клапани и със сигурност ще получава все повече внимание от потребители и дизайнери. Максималното ниво на налягане може да достигне 2500 паунда, стандартният калибър може да достигне 48 инча, а скобата, ухото, фланецът, челното заваряване, различни структурни дължини и т.н. и ниска температура, различни киселини, основи и други корозивни среди също могат да реагират свободно. Особено по отношение на големия диаметър, с предимството си на нулево изтичане, той постоянно заменя големите шибъри и сферичните кранове в спирателните вентили. По подобен начин, с отличната си контролна функция, управляващият вентил постоянно заменя обемистия спирателен вентил.

◆ Проектиране и производство: ANSI16.34, BS 5155, JIS B2071, DIN 3354.

◆ Измерение лице в лице: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002.

◆ Краища с фланци: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Краища за челна заварка: ANSI B16.25.

◆ Тест под налягане: API 598, ISO 5208, BS 5146.

◆ Висока твърдост, устойчивост на ерозия, устойчивост на износване, устойчивост на висока температура

◆ Легирана стомана HRC30-45 градуса

◆ Стелитна сплав HRC40-60 градуса

◆ Волфрамов карбид HRC 70 градуса или повече

◆ Корпус и диск: въглеродна стомана (WCB,LCB)

◆ Неръждаема стомана (CF8, CF8M, CF3, CF3M) /

◆ Дуплексна неръждаема стомана (4A,5A,6A) /

◆ Сплав Hastelloy (N-12MV,CW-12MW,CW-2M) /

◆ Инконел сплав (CY-40,CW-6MC) /

◆ Монел сплав (M35-1) /

◆ Алуминиева бронзова сплав (C95400, C95500, C95800, AB2C)

◆ Стебло: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Титан

◆ Уплътнение на диска: A105+Азотиране / A105+STL / F304+ Азотиране / F304+STL / F316+ Азотиране / F316+ STL

◆ Седалка на тялото: A105+Азотиране / A105+STL / F304+ Азотиране / F304+STL / F316+ Азотиране / F316+ STL
