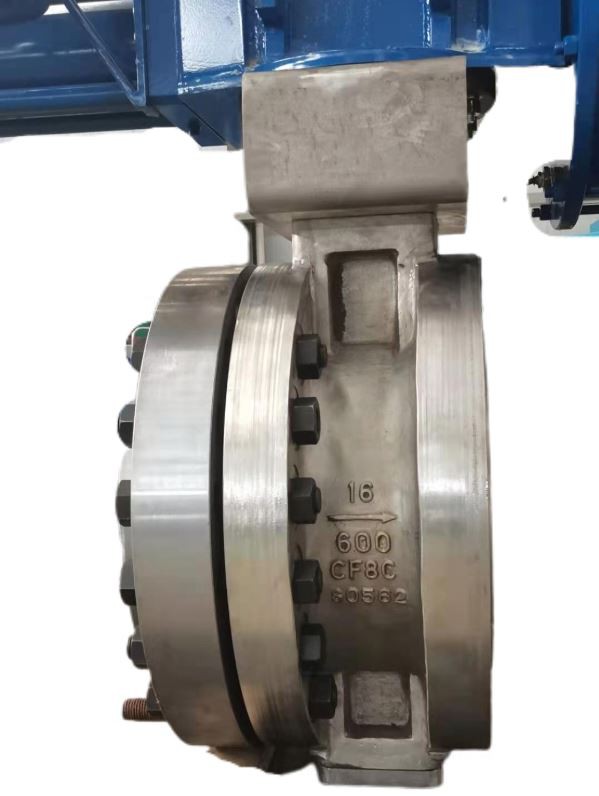

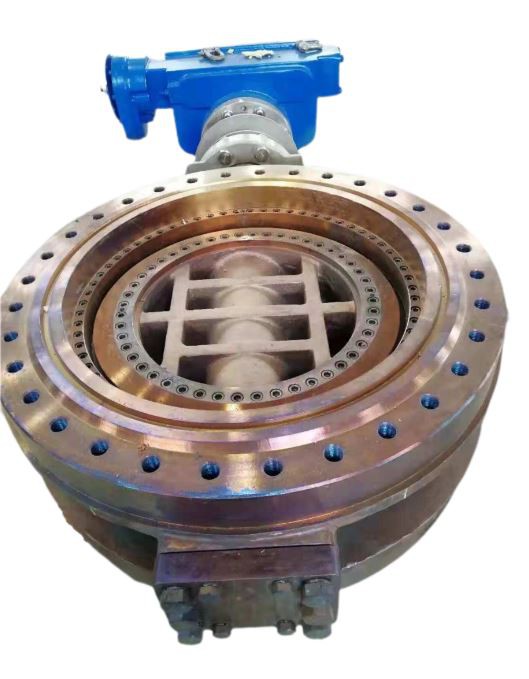

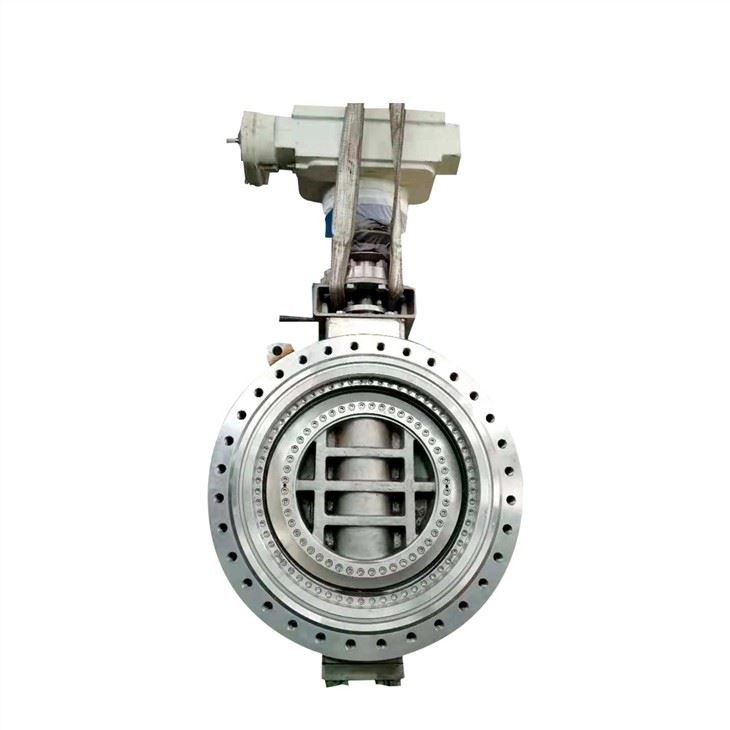

Високотемпературен клапан

Taitubv възприема мулти-ексцентричен дизайн и дизайн на охлаждане на клапаните, които могат да контролират по-добре деформацията на разширяване и свиване при висока и ниска температура. Той има предимствата на устойчивост на висока температура, лека работа, липса на триене при отваряне и затваряне, подобряване на уплътняващите характеристики на дроселната клапа и удължаване на експлоатационния живот. Предимствата като

1: положителен кръгъл уплътнителен пръстен със сферична повърхност, арианти от висока и ниска температура. В този случай петкратното отместване е най-доброто решение за конструкцията на конструкцията на дроселовата клапа за високо и нискотемпературни услуги.

2: Увеличете аксиалния му ексцентриситет (по-голям диаметър на стъблото) и намалете радиалния му ексцентриситет. Неговата превъзходна стойност на данните е от съществено значение за дизайна на дроселната клапа с високо налягане

3: Намаляването на радиалната ексцентричност носи по-нисък момент на отваряне, намалява абразията по време на отваряне и затваряне за пеперуда с високо налягане Уверете се, че времето за повдигане на услугата е по-дълго от тройно компенсирания дроселен клапан.

4: Налягането върху уплътнителния пръстен е по-равномерно, животът на уплътнителния пръстен е по-дълъг, което е по-подходящо за конструкцията на клапана при условия на експлоатация при високо налягане и променлива температура.

Продуктова гама на отместване на шкембето: Пълна разлика в налягането под 300LB. Макс. темп. 425 ℃, мин. темп. -96 ℃. Не е подходящ за голям размер сферичен кран.

Продуктова гама с петкратно отместване: Пълна разлика в налягането до 2500LB. Макс. темп. 850 ℃, мин. темп. -196 ℃.

За да отговорят на изискванията за високи температури, високотемпературните клапи трябва да отговарят на следните изисквания:

1. В процеса на проектиране материалът на корпуса на клапана също се избира от материала, посочен в стандарта ASME B16134, а приложимата температура на материала е по-висока от максималната температура на работното състояние на клапана.

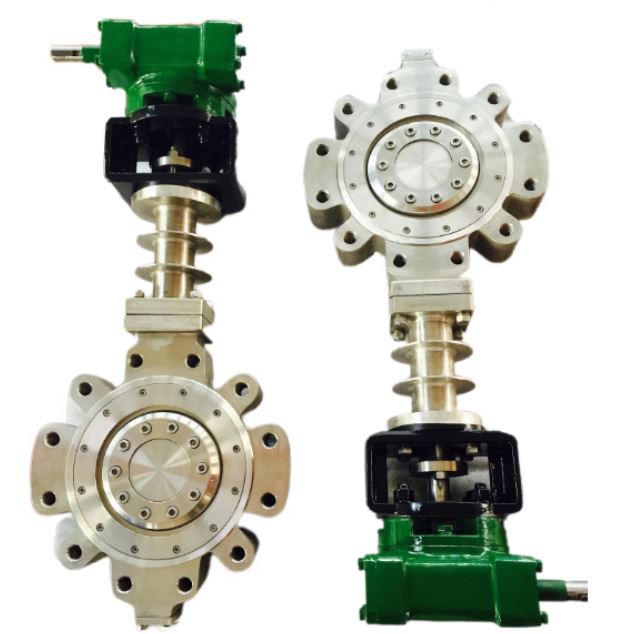

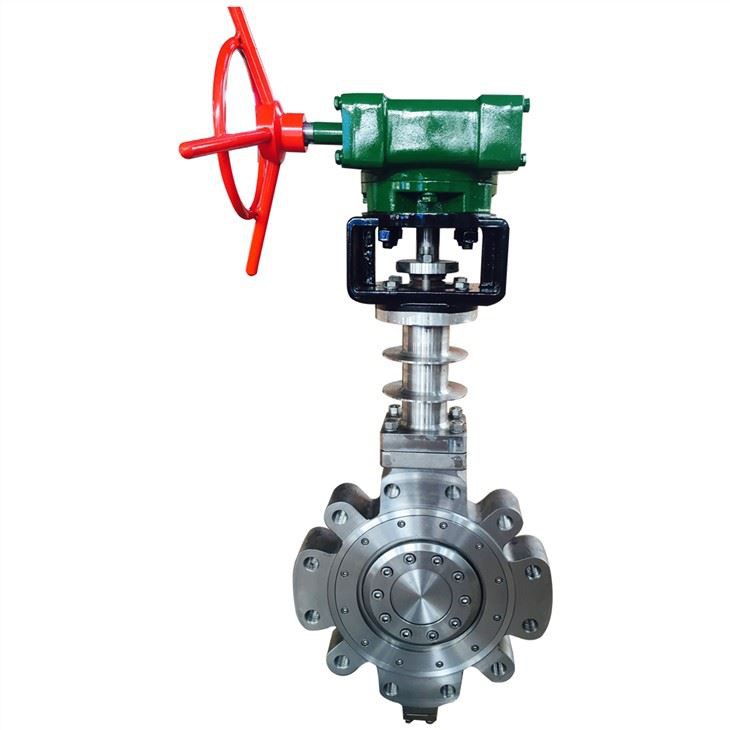

2. Материал на ствола: Материалът на стеблото на клапана е избран като lnconel X-750. Стъблото е удължено с конструкция на скобата и са добавени радиатори, за да се намали въздействието на преноса на топлина върху задвижващия механизъм.

3. Отговарят на оценките за налягане и температура

4. Високотемпературната опаковка приема подсилена опаковка + метална защитна подложка, за да отговори на изтичането на опаковката при висока температура и високо налягане.

5. Ако температурата е по-висока от 900 ℃, трябва да се помисли за физическо охлаждане.

· Дизайн: API 609

· Лице в лице: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Край на фланец: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Край за челно заваряване: ASME B16.25

· Тест: API598

· Пожаробезопасни: API607 / API6FA

· Размер: 2 ”~ 104” (DN50 ~ DN2600)

· Клас: 150LB ~ 2500LB / PN6 ~ PN420

· Свързване: двоен фланец / челен заваръчен шев / ухо / вафла

· Работа: Червячна предавка / Пневматичен задвижващ механизъм / Електрически задвижващ механизъм

· Температура: -120 ~ 1200 ℃

· Приложение: Директно нагряване / Топене на желязо и стомана / Циркулираща охлаждаща вода / Електроцентрали

· Корпус&усилвател; Диск: CF8C, F304H ， сплав инконел ， сплав хастелой

· Стъбло: XM-19 ， сплав инконел ， сплав хастелой

· Уплътнение на диска: CF8C, F304H, сплав на инконел, сплав на хастелой

· Седалка на тялото: F304H + STL
