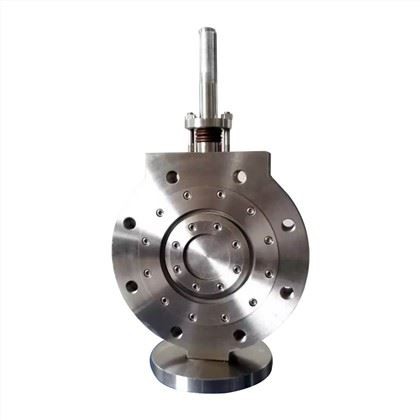

Каталог с тройна офсетна пеперуда серия 3000

Тройна офсетна дроселова клапа, предоставяща на клиентите професионални решения за клапани за строги работни условия. за да отговори на изискванията на клиентите, предоставя устойчиви на корозия, ниски или високи температури, устойчиви на абразия и клапани от специални материали, подходящи за различни среди. Работим в тясно сътрудничество с индустрията за нефтен газ, производство на електроенергия, минна промишленост, химическа промишленост, хранителни напитки и морска индустрия, за да предвидим техните нужди и да надминем очакванията им.

Тройната офсетна дроселова клапа осигурява висока производителност на двупосочно нулево изтичане, преминавайки през новата индустриална категория, използвайки технология, която досега не беше налична с други клапани за четвърт оборот.

Силният ангажимент за поддържане и подобряване на качеството както на производителността на продукта, така и на обслужването на клиентите е присъщ на нашата политика за управление.

Нулево изтичане означава липса на видимо изтичане при тестване при високо налягане с вода и ниско налягане с въздух съгласно съществуващите международни стандарти.

Изтичане без балон:

Дисковият уплътнителен пръстен е постигнат чрез сила на въртящия момент, равномерно натоварена върху ламинирания ръб на уплътнението на диска, който има функция да гарантира нулев теч както при хидростатичен, така и при въздушен тест съгласно API 598.

Ниско триене:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Възобновяемо уплътнение:

Уплътнителният пръстен може да бъде съответно поддържан и заменен след случайна повреда, този сменяем уплътнителен пръстен позволява надеждно плътно уплътнение и по-дълъг експлоатационен живот.

Най-добро съотношение цена/качество:

дросели клапани (TOBV) осигуряват най-високо качество и най-добра стойност, налична в индустрията за управление. Уникалният дизайн на тези клапани осигурява здрава надеждност и изключително лесна поддръжка на място. Така че намалява разходите на нашите клиенти, като същевременно осигурява най-добрата стойност, независимите и вътрешни тестове доказаха нашата превъзходна способност за експлоатационен живот, с-плътно изключване през над 100000 цикъла.

Три вида дизайн на уплътнения:

Тройни ексцентрични дросели клапи осигуряват еднопосочно ламинирано уплътнение, двупосочно ламинирано уплътнение, еднопосочно меко уплътнение на нашия клиент

Отместване 1

Валът е поставен зад равнината на уплътнителната повърхност, за да осигури непрекъснат път на седалката.

Отместване 2

Валът е поставен от едната страна на централната линия на тръбата/клапата, за да позволи изместването на уплътнението от седлото по време на отваряне на 90 градуса.

Отместване 3

Осовите линии на седалката и конуса на уплътнението са наклонени по отношение на централната линия на тръбата/клапана. Това трето изместване напълно елиминира триенето.

Строителни материали

Тяло:	Въглеродна стомана (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / неръждаема стомана (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / дуплексна неръждаема стомана (A9A959) (A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Инконелова сплав (A494 CY-40, A494 CW-6MC) / Монелна сплав (A494 M35-1)
диск:	Въглеродна стомана (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / неръждаема стомана (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / дуплексна неръждаема стомана (A9A959) (A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Инконелова сплав (A494 CY-40, A494 CW-6MC) / Монелна сплав (A494 M35-1)
Стъбло:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Седалка на тялото:	Тялото е седалка / 13Cr електродна повърхност / SS304 електродна повърхност / SS316 електродна повърхност / STL електродна повърхност
Уплътнение на диска:	SS316 плюс Графит / SS316 плюс PTFE / Инконел 625 плюс PTFE / PTFE / RPTFE / PCTFE

Диапазон от размери

• 4"80" (DN100DN2000)

Рейтинги за налягане

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (мм)	NPS (инч)	налягане
Клас 150	Клас 300	Клас 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Температурен диапазон

• -140℉ up to 842℉; -60 degree up to 450 degree

Конфигурации на тялото

• Lug

• Double Flanged

• Wafer

• Butt weld

Съответствие

Дизайн на клапана:	API 609
Лице в лице:	ISO 5752-20 / ISO 5752-13 / DIN F4
Връзка:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Тест:	API 598
Качество на производство:	ISO 9001 / ISO 15848

Тествано налягане

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

Всъщност нашите клиенти редовно подменят съществуващите вентили, сачмени и накрайници, като постигат значително намаляване на пространството и теглото, като същевременно се възползват незабавно от по-ниските разходи за монтаж.

Тройните офсетни клапани се използват широко във всички приложения, където се изисква положителна изолация. Дизайнът на четвърт завъртане и изключително ниският въртящ момент също позволяват точен контрол на потока и налягането. С нашите клапани истинската изолация и възможности за управление могат да бъдат комбинирани в един продукт срещу обичайната нужда от два отделни клапана.

Диаграма на производителността

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

КЛАПАН С ПРЕМИУМ КАЧЕСТВО, КОЙТО МИНИМИЗИРА ВАШИТЕ РАЗХОДИ НА СОБСТВЕНОСТ

ОБИКНОВЕНО НЕ БИХТЕ СВЪРЗВАЛИ ПРЕМИУМ ПРОДУКТ С СПЕСТЯВАНЕ НА РАЗХОДИ. РЕАЛНОСТТА ОБЕЩЕ Е ДОСТА РАЗЛИЧНА С ПЛАВАЩАТА СЕДАЛКА BI-ПОСОЧЕНО УПЛОТНЕНИЕ С ТОЙНО ОТМЕСТВАЩА БЕРФФЛКЛАПА.

И така, какво се случва, когато инсталирате и започнете работа с клапана? Двупосочен клапан с плаващо седло с тройно офсетно уплътнение е проектиран да не изисква поддръжка и не изисква планирана поддръжка в повечето приложения, осигурявайки допълнителни спестявания на разходи през целия жизнен цикъл.

БЕЗОПАСНО ЗАМЕНЕТЕ ВАШИТЕ СЪЩЕСТВУВАЩИ КЛАПАНИ С ПЛАВАЩА СЕДАЛКА BI-ПОСОЧНО УПЛОТНЕНИЕ, ТОЙНО ИЗМЕСТЕН ​​МЕДЕРФАЛ КЛАП.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Използването на клапани може също да допринесе за намаляване на системните повреди, като по този начин се подобри общото ниво на интегритет на безопасност (SIL); всъщност чрез използване на двупосочно уплътнение с плаващо седло-клапи с тройно изместване с подходящ избор на задвижващи механизми е възможно да се конфигурира продуктът да подпомага необходимата защитна функция.
